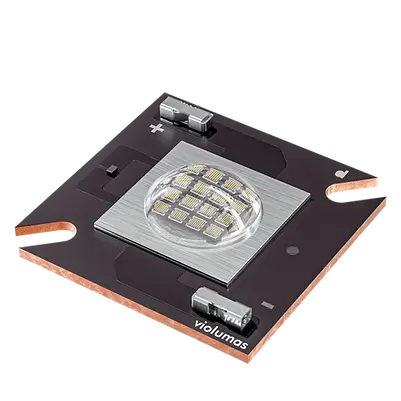

UV COB LED-高功率4x4系列

High Power：4×4系列

十六晶片COB模組

  • 尺寸：30mm x 30mm x 5.45mm

  • 熱阻：0.1°C/W

  • 發光角度：90°

易於測試和集成的 COB 模組

🟪  COB 模塊可以即插即用，無需焊接
🟪  在 MCPCB 上包含 TVS 保護，幫助控制靜電放電損壞
🟪  模塊化方式組裝，即可輕鬆集成和測試
🟪  標準散熱器&驅動器

PART NUMBER
WAVELENGTH
FORWARD CURRENT
RADIANT FLUX
FORWARD VOLTAGE
LENS VIEWING ANGLES
VC4X4C48L9-310-V1
310nm
2800mA
1540mW
24.0V
90°
VC4X4C48L9-295
295nm
2800mA
1280mW
23.2V
90°
VC4X4C48L9-275-V2
275nm
2800mA
1840mW
24.8V
90°
VC4X4C48L9-265-V2
265nm
2800mA
1640mW
24.8V
90°
VC4X4C48L9-255-V2
255nm
2000mA
865mW
23.6V
90°
VC4X4C48 02.webp
VC4X4C48 03.webp
VC4X4C48 01.webp

Mechanical Dimensions

UV LED Specifications：VC4X4C48L9-265-V1

VC4X4C48L9-265-V1 2D-mech. dim.
M4X4L9 IES Seal 2-UV COB LED

M4X4L9 系列

配備 VC4X4 COB 和 90° 熔融石英透鏡
尺寸：83mm x 80mm x 75mm
波長： 255nm、265nm、275nm、295nm 、310nm

SMD，SMD封裝、即插即用 、 ESD保護 、易於集成 、標準散熱器

■ 聚焦高功率照明

COB模塊特點

  • 採用 3-PAD LED 倒裝晶片與 Super Pillar 金屬基板 (MCPCB)

SMD，SMD封裝、即插即用 、 ESD保護 、易於集成 、標準散熱器

■ 即測即用，輕鬆整合

COB模塊特點

  • 專為高效散熱設計之風扇式散熱器

  • 提供驅動器套件（可調光/不可調光版本）

輻照度模擬於 100mm 與 10mm 投射距離下，探測面積為 100 cm²，進行輻照度模擬測試

255波長-輻照度模擬-UV COB LED

LED： VC4X4C48L9-255-V1_100mm

LED： VC4X4C48L9-255-V1_10mm

255波長-輻照度模擬-UV COB LED

  • 最大值：3.18 mW/cm²

  • 最小值：1.14 mW/cm²

  • 平均值：2.03 mW/cm²
    *IF=2000mA

255波長-輻照度模擬-UV COB LED

  • 最大值：125.1 mW/cm²

  • 最小值：0 mW/cm²

  • 平均值：6.59 mW/cm²
    *IF=2000mA
